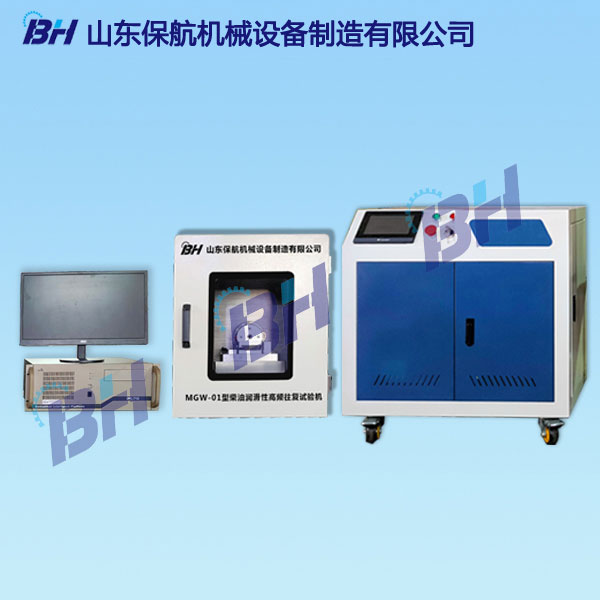

■ 試驗機主機參考圖片

一、適用范圍
BCM-01型柴油潤滑摩擦磨損試驗機可用于燃油和潤滑油摩擦磨損性能的快速檢測，如柴油、發動機油、潤滑脂及其他油品的邊界潤滑狀態下的摩擦磨損檢測，可廣泛應用于煉油廠，質檢機構、科研院所等單位對柴油潤滑性進行評定，也可用于其它油品或材料潤滑性能的檢測。能滿足ASTMD 6079 SH/T0765、ISO12156等測試方法標準測試柴油的潤滑性能。

該設備采用工業控制計算機，實時采集、反饋及控制，并實時繪制各參數的試驗曲線，曲線、數據導出及打印，兼具繪制、存儲、導出、打印等多種功能。

二、試驗機結構簡述

該試驗機主要是由往復驅動機構、載荷加載機構、摩擦副裝夾機構、恒溫恒濕箱體、磨痕測量顯微鏡、信號采集處理及電氣控制等部分組成。

2.1往復驅動機構
該機構是通過音圈電機（進口品牌）拖動連桿機構實現往復位移,音圈電機是一種特殊形式的直接驅動電機。具有體積小、高速、高加速、響應快等特性。音圈電機與進口導軌滑塊固定在臺座上，運行穩定，摩擦力小，位移控制采用光柵尺，測量精度高，穩定性好，可靠性高，與直線導軌配合使用，保證了音圈電機位移控制的準確性、可靠性及穩定性。推桿采用鋁合金材質，一體加工，減輕了重量，降低了往復慣性力，保證了設備往復運動的靈敏度，進而提高了往復頻率及往復行程的穩定性、可靠性；外觀噴砂氧化，美觀大方。

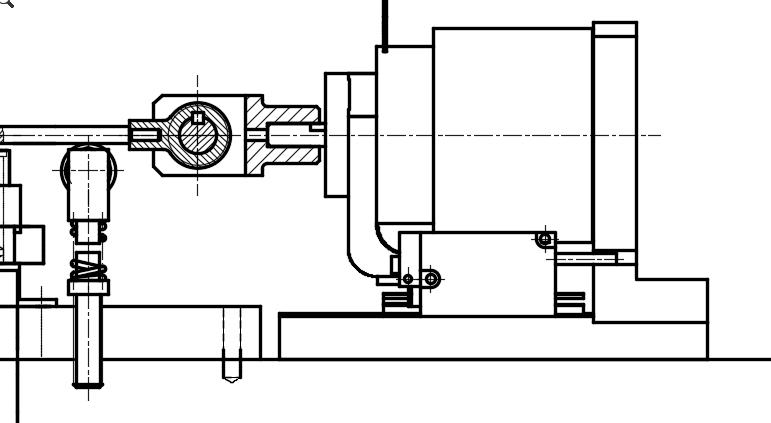

■ 往復驅動結構

2.2載荷加載機構
該設備采用砝碼加載，砝碼經過標定加載力準確可靠。同時設備裝有平衡機構用以消除推桿、試樣及夾具自身的重量，保證了試樣載荷加載的準確性。

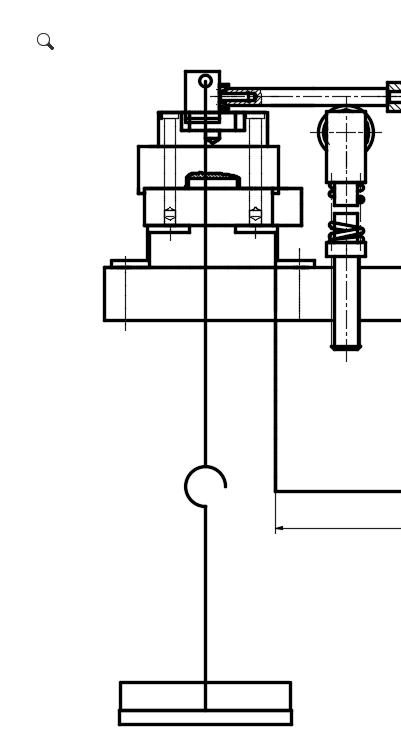

■ 載荷加載結構

2.3 摩擦副裝夾部分
鋼球試樣夾具采用鋁合金材質加工，在保證了鋼球固定的穩定性、可靠性的同時，減輕了重量，降低了往復慣性力，保證了設備往復運動的靈敏度，進而提高了往復頻率及往復行程的穩定性、可靠性；上面配有兩個定位銷，保證與推桿連接的簡單性及高精度性；外觀噴砂氧化，美觀大方。
油盒（盤試樣夾具）。采用不銹鋼一體加工，保證盤試樣定位精度及穩定性的同時，保證了油盒材質對待測油品性能的影響，提高了油品潤滑性能檢測的可靠性及準確性。加熱系統。由溫度傳感器、加熱器、溫度控制器組成，三者行成閉環控制，保證了待測油品溫度加熱的準確性及穩定性。摩擦力測量系統。采用高精度加速度傳感器精確測量，相應速率快，測量精度高，穩定 、可靠。

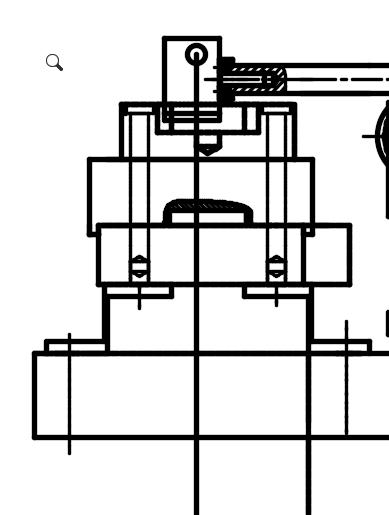

■ 摩擦副裝夾結構圖

2.4 恒溫恒濕箱體
該箱體主要由恒溫恒濕箱體、玻璃門板、溫度控制系統、濕度控制系統等組成。
恒溫恒濕箱體。由噴塑外保護層、保溫層及不銹鋼內膽組成。噴塑外觀美觀、大方；保溫層有效保證了溫度的穩定性與可靠性；不銹鋼內膽外觀美觀，且不易吸附雜質等，調高了恒溫恒濕環境的清潔度。
玻璃門板。與箱體連接，中間設置有密封條，保證良好的密封性，內設有照明光源，便于試驗過程中對試驗過程的觀察。
溫度控制系統。由制冷壓縮機、加熱器、溫控器、溫度傳感器、循環水箱、水泵、管路、散熱器、循環風扇等組成。制冷壓縮機、加熱器、循環水箱、水泵等控制系統與恒溫恒濕箱體采用分體式控制，避免溫度控制系統振動對試驗造成的影響。由制冷壓縮機、加熱器、溫控器、溫度傳感器閉環控制，保證了溫度控制的穩定性、準確性。通過水泵將循環水運輸至散熱器，管路連接箱體與控制系統，箱體內設有散熱器、循環風扇，保證了溫度控制的準確性及均勻性。

濕度控制系統。由濕度發生器、管路、溫濕度傳感器等組成。三者行程閉環控制，保證箱體穩定在濕度設定值。

2.5磨痕測量顯微鏡（非標準配置）
由顯微鏡、攝像頭、測量軟件及工業控制計算機等組成?？芍苯佑^察、測量磨痕尺寸，并將保存的圖片、數據輸入控制軟件，并以試驗數據的格式輸出。

測量軟件。試驗后的磨斑圖片可直接導入軟件系統中，形成的一份具有磨斑圖片以及各項參數 的完整試驗報告工業控制計算機。采用研祥工業控制計算機，運行穩定、可靠。

2.6信號采集處理及電氣控制
電氣控制系統由電氣控制箱體、工業控制計算機、控制軟件等組成。
控制箱體內控制元件采用施耐德進口元器件，運行穩定、可靠。
采用研祥工業控制計算機，運行穩定、可靠。

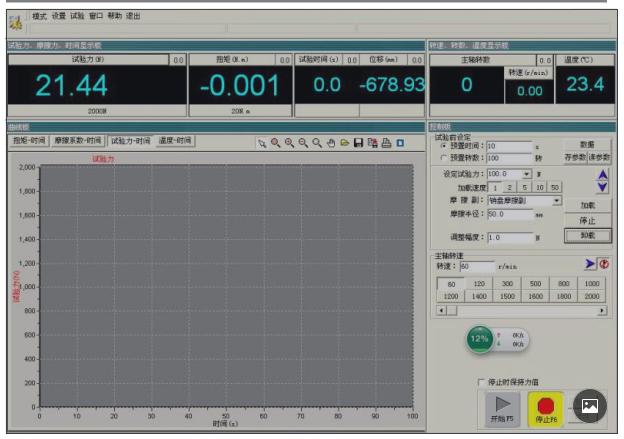

控制軟件。試驗機控制系統采用獨立開發的專用試驗機控制系統，該系統運行平穩、可靠，界面具有速度設置、參數預置、數據采集等功能。試驗人員可對摩擦力矩、頻率、試驗時間、往復行程等參數進行預置，當?shù)竭_(dá)預設值后系統將自動停止試驗，參數界面參見下圖。

 在試驗操作軟件中具備 SH/ T0765 標準溫濕度區間圖及 ISO 12156.1：2018 版標準方法中給出的試驗溫濕度區間圖，并根據試驗時間環境溫濕度進行自動調整。
試驗后的磨斑圖片可直接導入軟件系統中，形成的一份具有磨斑圖片以及各項參數的完整試驗報告。
試驗機裝配軟件具有三個測試項目，即柴油潤滑性評定、汽油潤滑性評定及客戶自定義潤滑性評定，可滿足甲醇汽油、乙醇汽油等邊界潤滑性范圍內的不同項目的潤滑性評定。
當試驗完成后，試驗人員可對數據進行處理生成試驗報表及試驗曲線。報表以 txt 記事本格式輸出，輸出內容包含試驗力、試驗時間、摩擦力、試驗溫度、摩擦系數、頻率等參數；
試驗曲線包含載荷-時間、摩擦力矩-時間、溫度-時間、頻率-時間等曲線。
試驗機測控系統采用板卡集成式數據采集和控制。它們提供了模擬量輸入、模擬量輸出、數字量輸入/輸出等功能。這些模塊可以由命令遠程控制。
試驗機控制軟件采用 Visual Basic 語言開發，直接面向?qū)ο?、功能?qiáng)大、同時可擴展性強。
為保證整機運行的可靠性，該機關鍵部件均采用性能良好的進口器件和國內知名品牌。

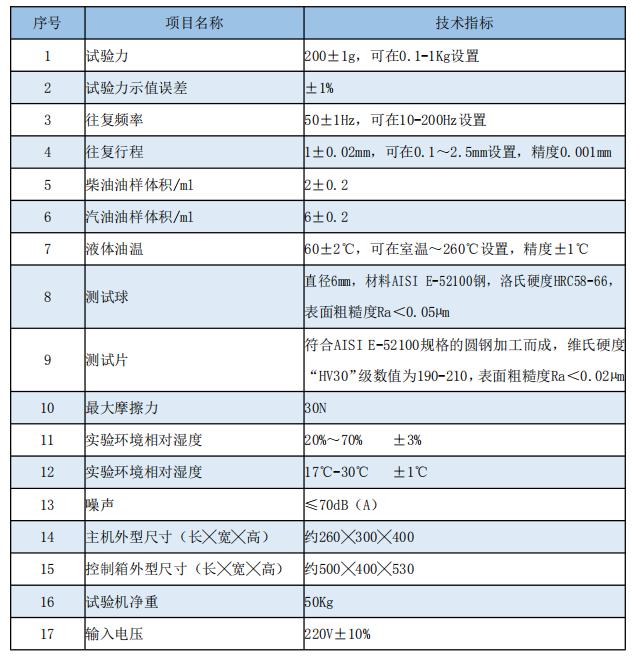

三、主要技術指標

四、試驗機的工作條件
☆ 在室溫10℃-35℃范圍內，相對濕度不大于80%；
☆ 正確安裝在穩固的基礎或工作臺上；
☆ 周圍無腐蝕性介質、無震動和干擾；
☆ 使用電源：220V／16A；
☆ 電源電壓的波動范圍不應超過額定電壓的±10%；

☆ 試驗機電源應有可靠接地,頻率的波動不應超過額定頻率的2%；

五、主要配置明細
1. 試驗主機 一臺
2. 顯微鏡測量系統 一套
3. 溫濕度控制箱體 一套
4. 電氣控制箱體 一套
5. 工業控制計算機 一套
6. 附件工具箱及附件 一套
